Schalensiegelmaschine FP800 Vakuum/Gas Ausführung, komplett revidiert.
Max. Schalenmass 320 x 170 x 80 mm.

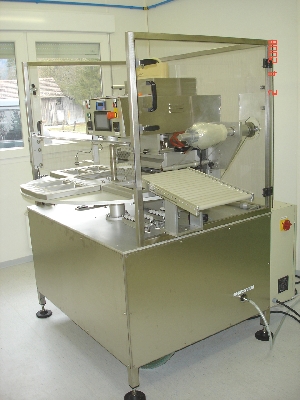

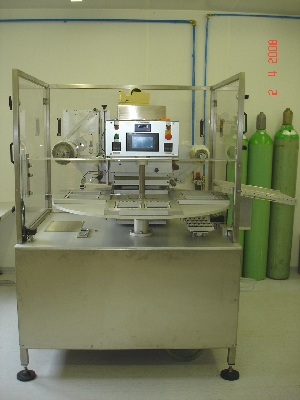

FP_800_1   FP_800_2


- Maschine zum verschliessen von siegelfähigen Schalen unter Vakuum, Vakuum-Gas, oder Normalsiegeln.
- Konstruktion rostfreier Stahl und Alu eloxiert.
- Abdeckungen aus rostfreiem Profil und Makralon.
- Höhenverstellbar +/- 50mm.
- Rundtisch zur Aufnahme von 4 Schalenrahmen.
- Einlegestation zum manuellen Beladen der Schalenrahmen mit vorgefüllten Schalen
- Produkterkennung zum Weiterschalten von Folie und Siegelstation.
- Folienaufhängung, Abwickelstation und Restfolien-Aufwickler.
- Siegelstation zum Vakumieren, Begasen, Siegeln und Schneiden der Folie.
- Automatische Anhebe und Schalenausschiebevorrichtung auf Rollenband.
- Steuerung und Temperaturreglung, SPS Omron
- Vakuumpumpe 60m3/h
- Taktleistung ca. 6 Takte bei Vakuum-Gas
- Anschlüsse: 400V,16A; Druckluft 6-8bar, ½“; Gasgemisch ab Flasche.

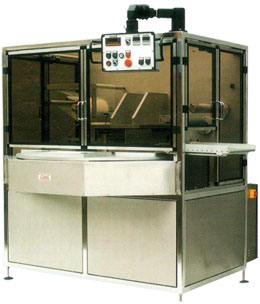

GMS Schalensiegelmaschine TS900 revidiert

- Maschinenrahmen aus rostfreiem Edelstahl
- Abdeckbleche im Antriebsbereich rostfrei mit Schnellverschlüssen
- Abedekcungen im Bedienungsbereich aus Makralon
- Werkzeugaufnahme Oberteil
- Drehtisch für Schalentransport, Derehantrieb
- Automatische Schalenausfuhr
- Oberfolienaufhängung und Restfolienaufwicklung komplett
- Steuerkasten rostfrei
- Steuerung Omron SPS, Bedienung über Schwenkterminal
- Temperaturregelung OMron, Pneumatik Bürkert/Bosch
- Sämtliche elektrische Komponenten IP65, CE-konform





GDS Manuelle Schlauchbeutelmaschine ZED Vorführmaschine

Für den Einsatz entweder horizontal oder vertikal - über ein Handrad kann die vertikale Neigung von 0° bis 80° geändert werden. Die Beschickung erfolgt manuell. Max. Folienbreite beträgt 600 mm. Es kann perforierte oder unperforierte Folie eingesetzt werden.

ZED

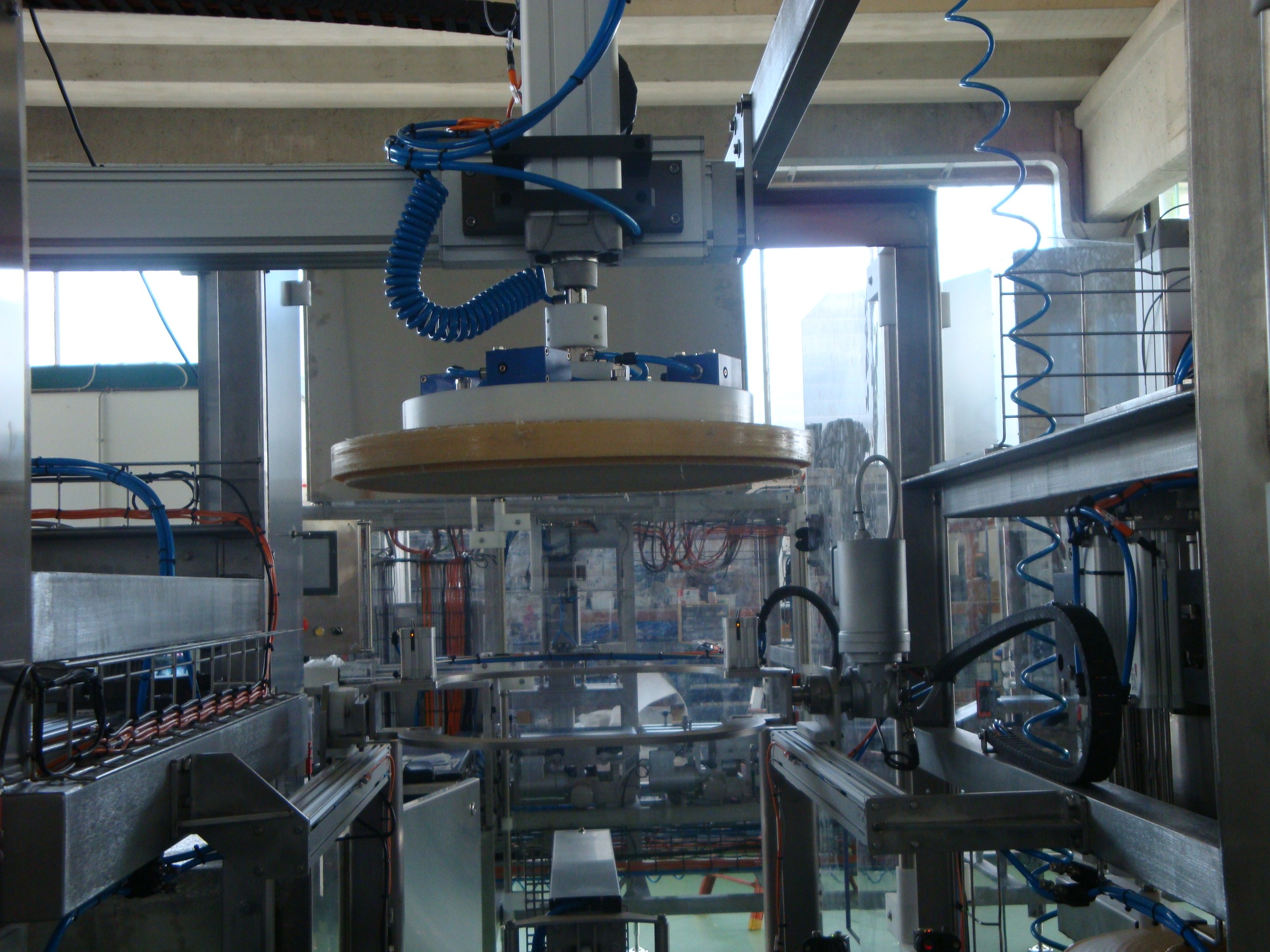

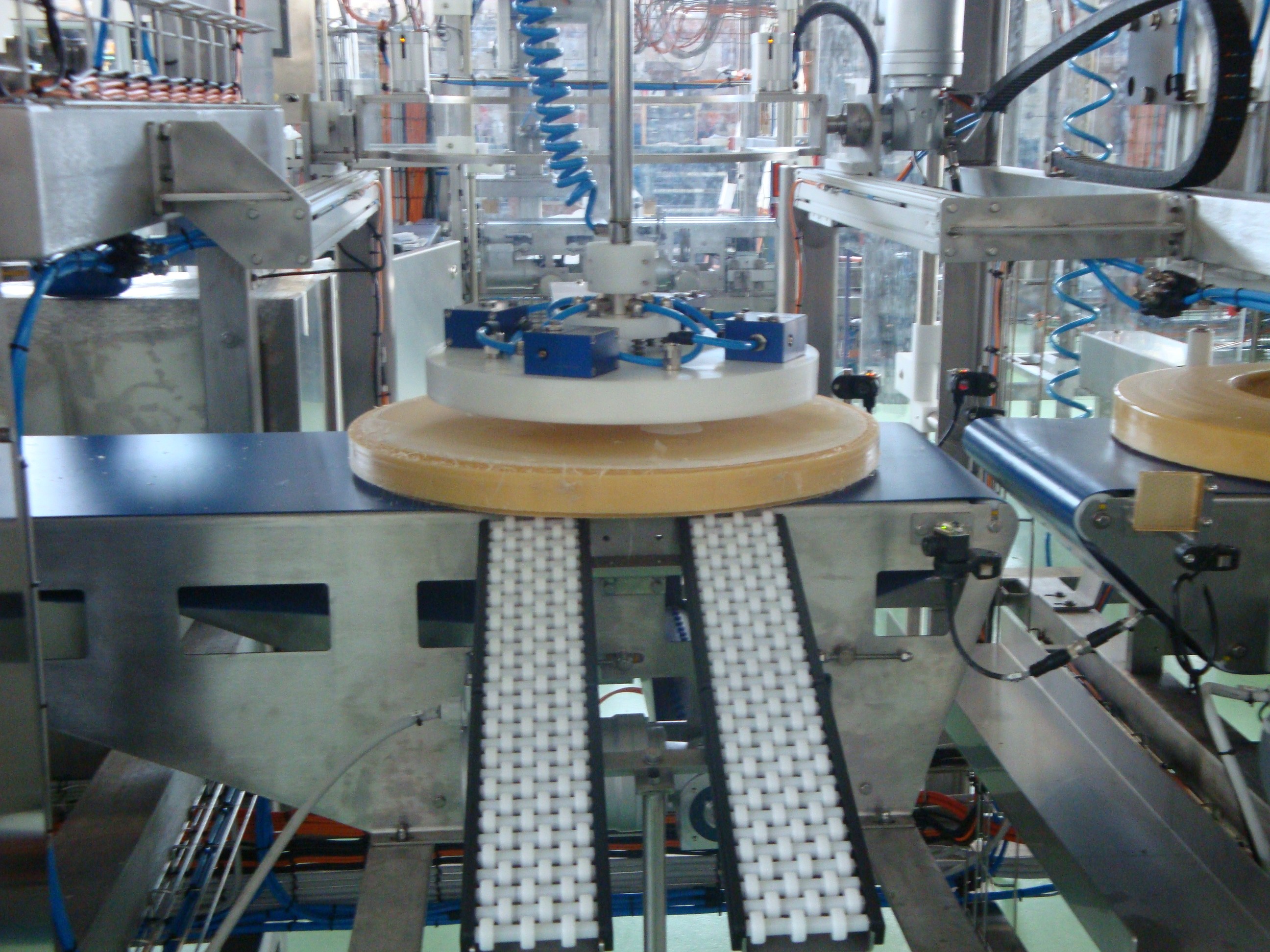

Automatische Portioniermaschine für variable Gewichte Typ TPFZA-4

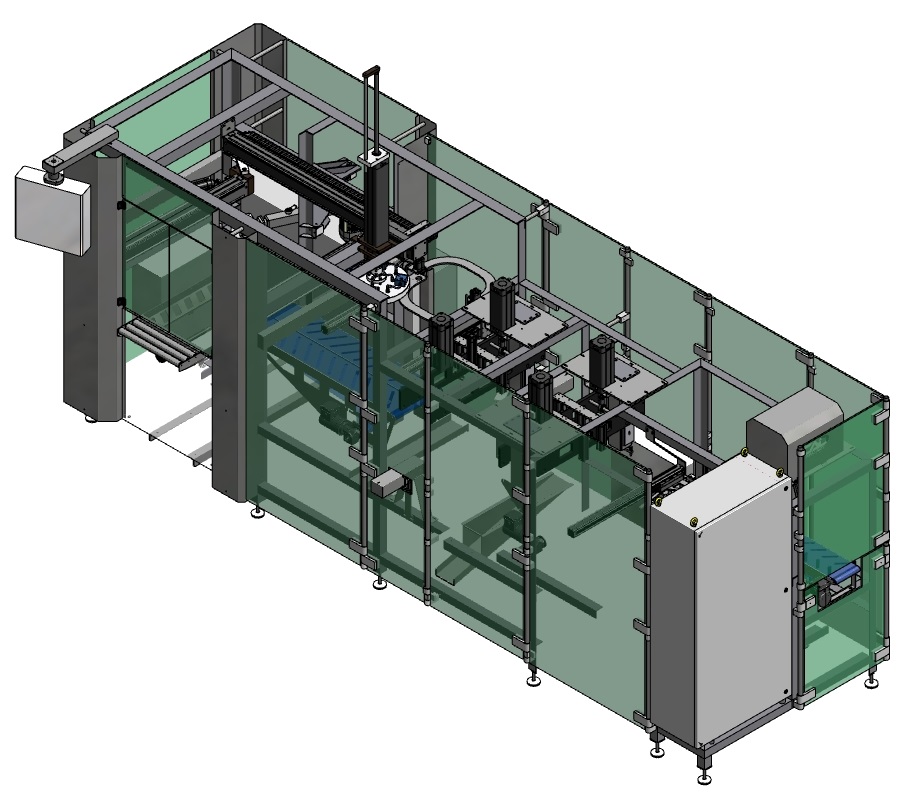

cad project maschinenzeichnung

Beschreibung:
- Maschinenrahmen rostfrei

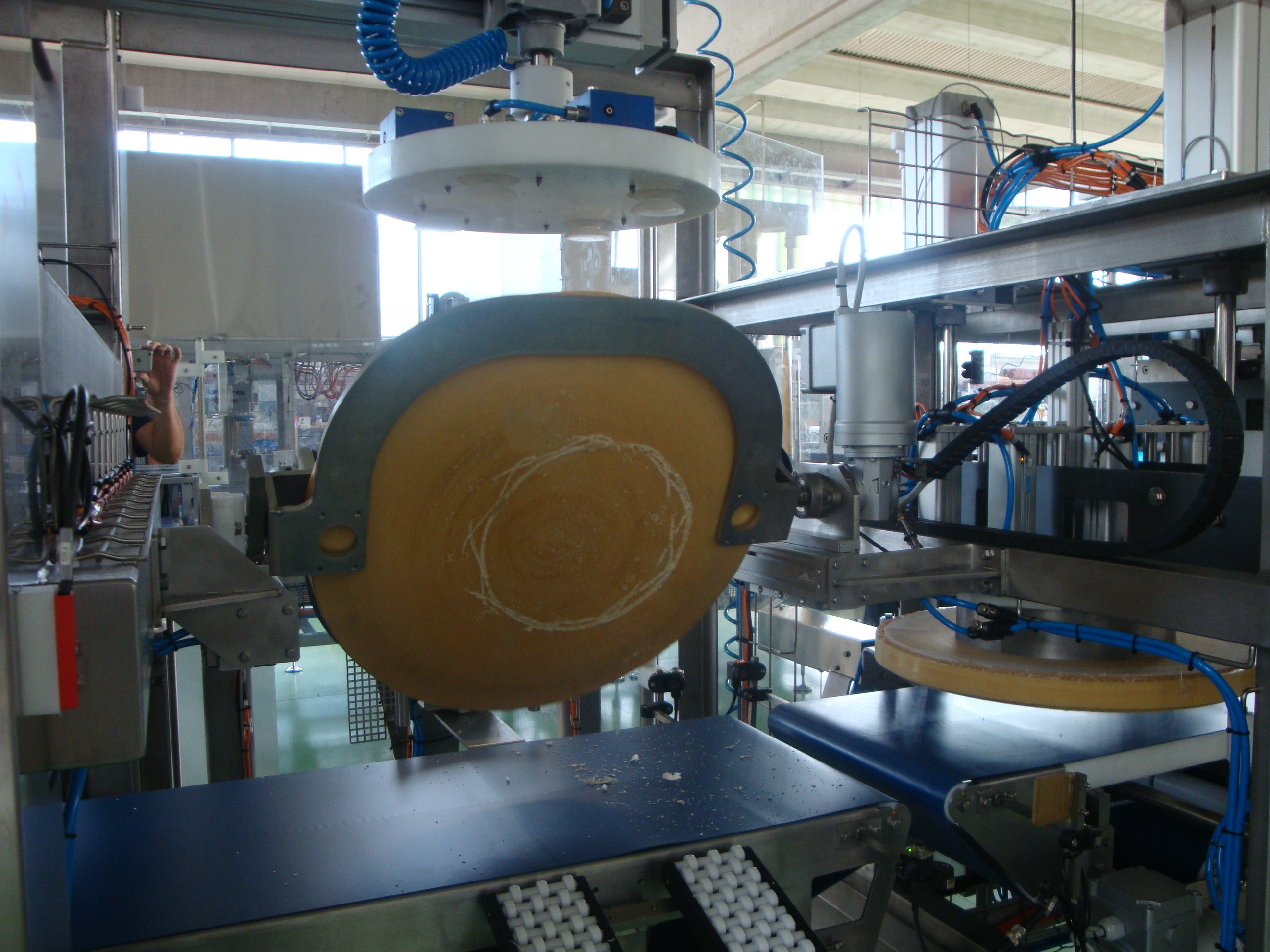

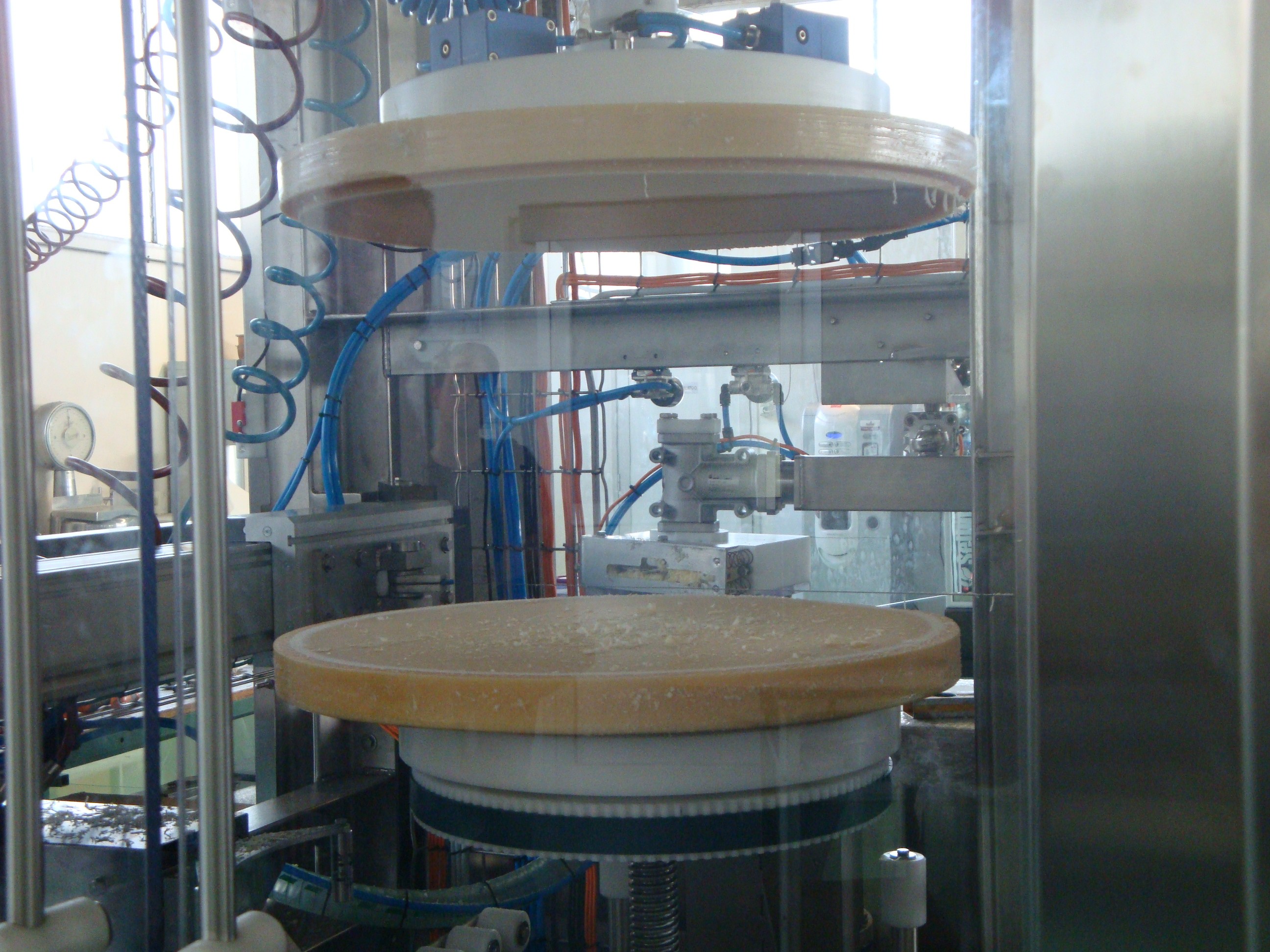

- Station für das Schneiden von Scheiben
- 2 Bänder für den Scheibentransport

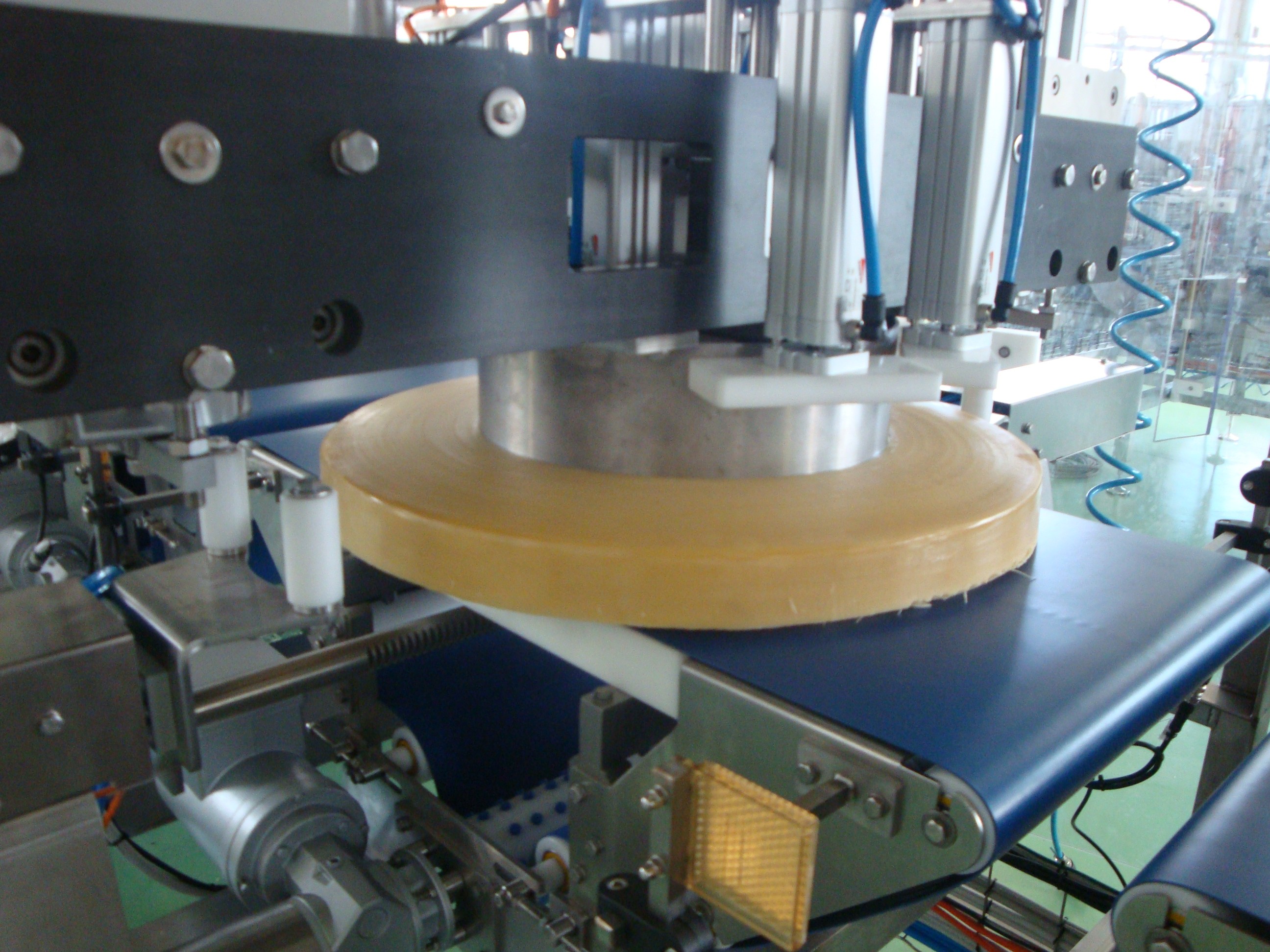

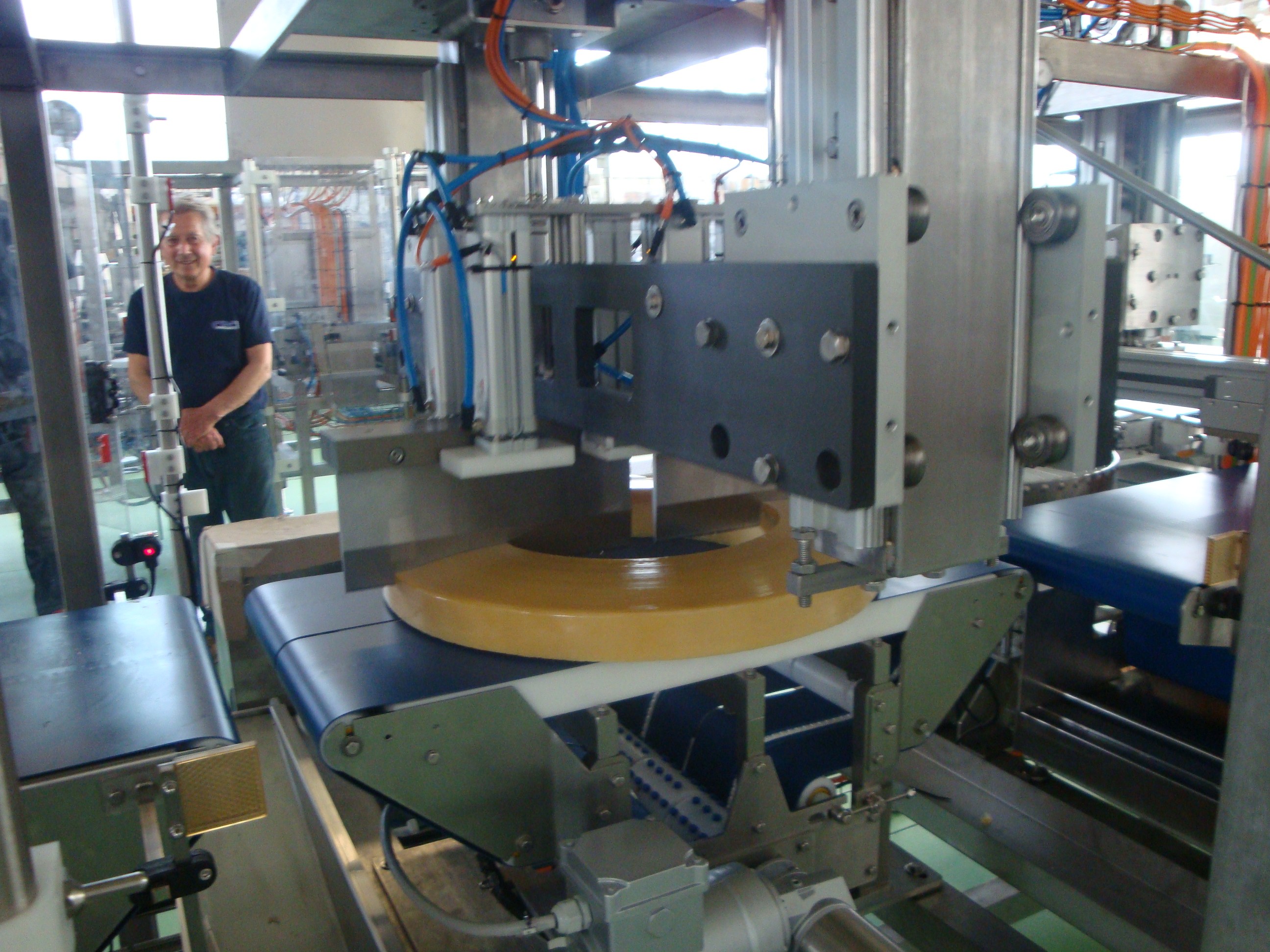

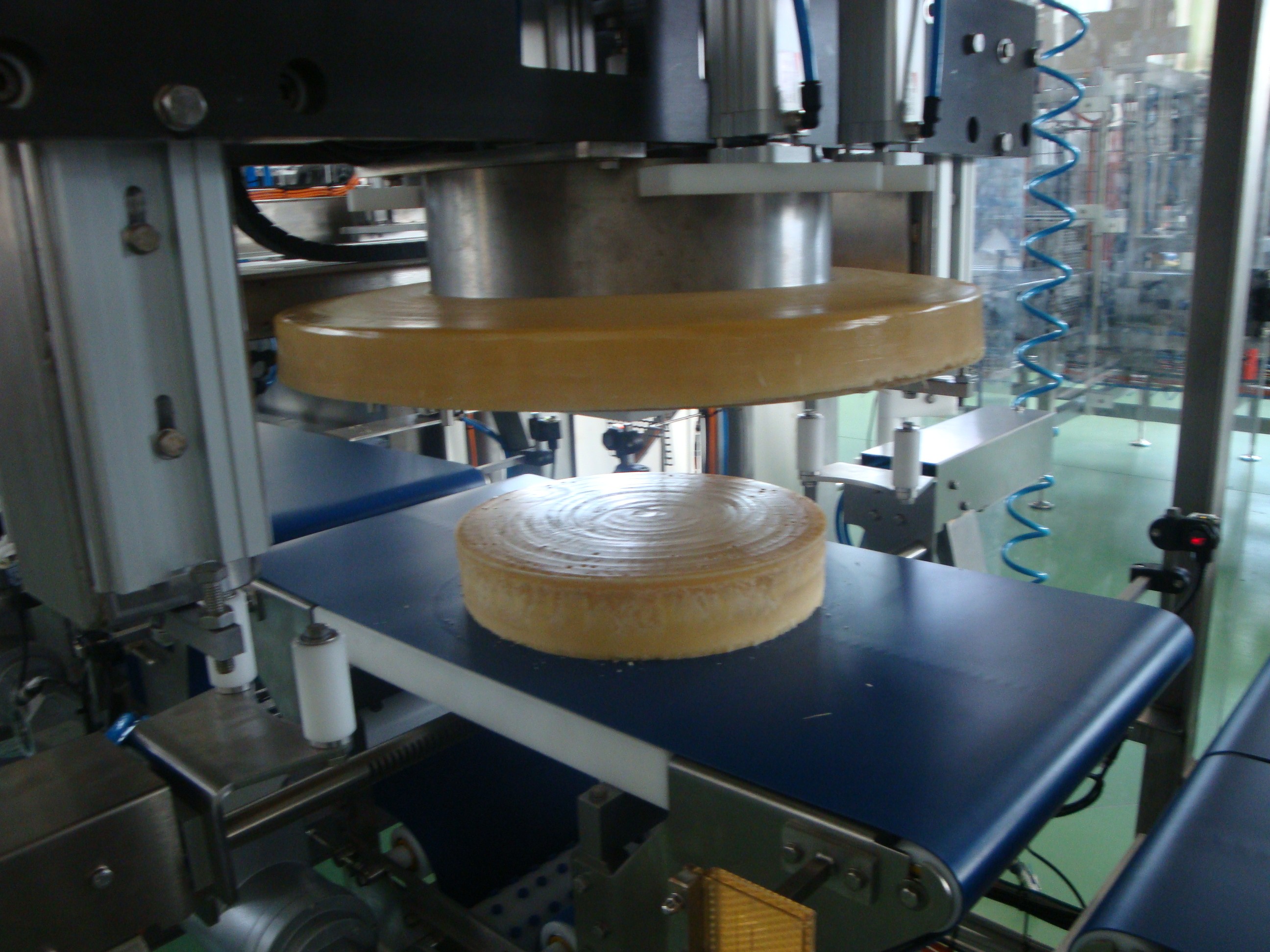

- Ringschneidstation
- Automatisches Drehen der beiden Ringe

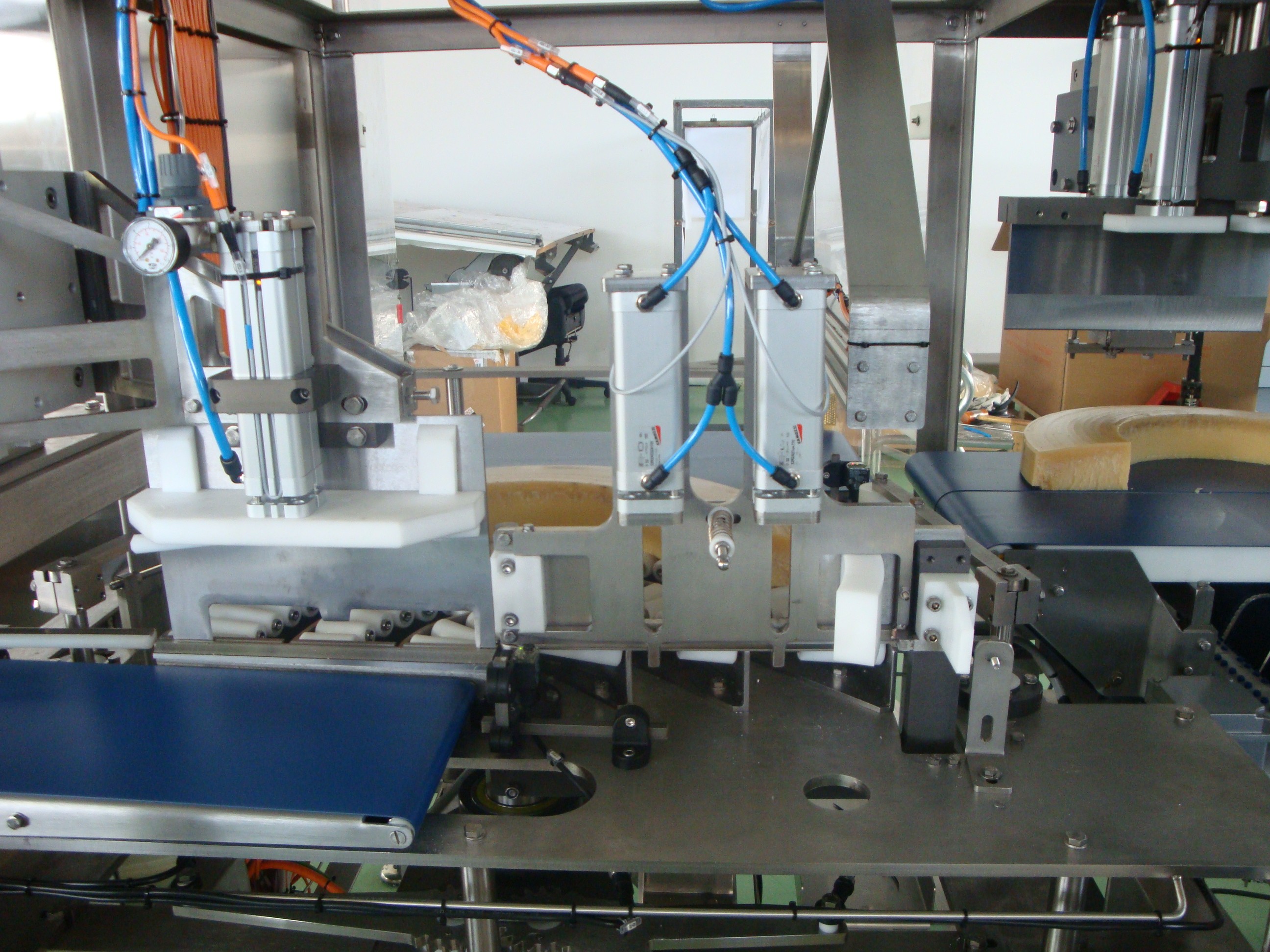

- Station für das Schneiden des Herzes sowie das Halbieren der Laibe
- Automatisches Drehen der zweiten Hälfte
- Transportband mit Waage
- Schneideinheit mit rostfreien Messern (rock cut)
- Transportband für die Entladung
- Bedienpanel in rostfreiem Kasten

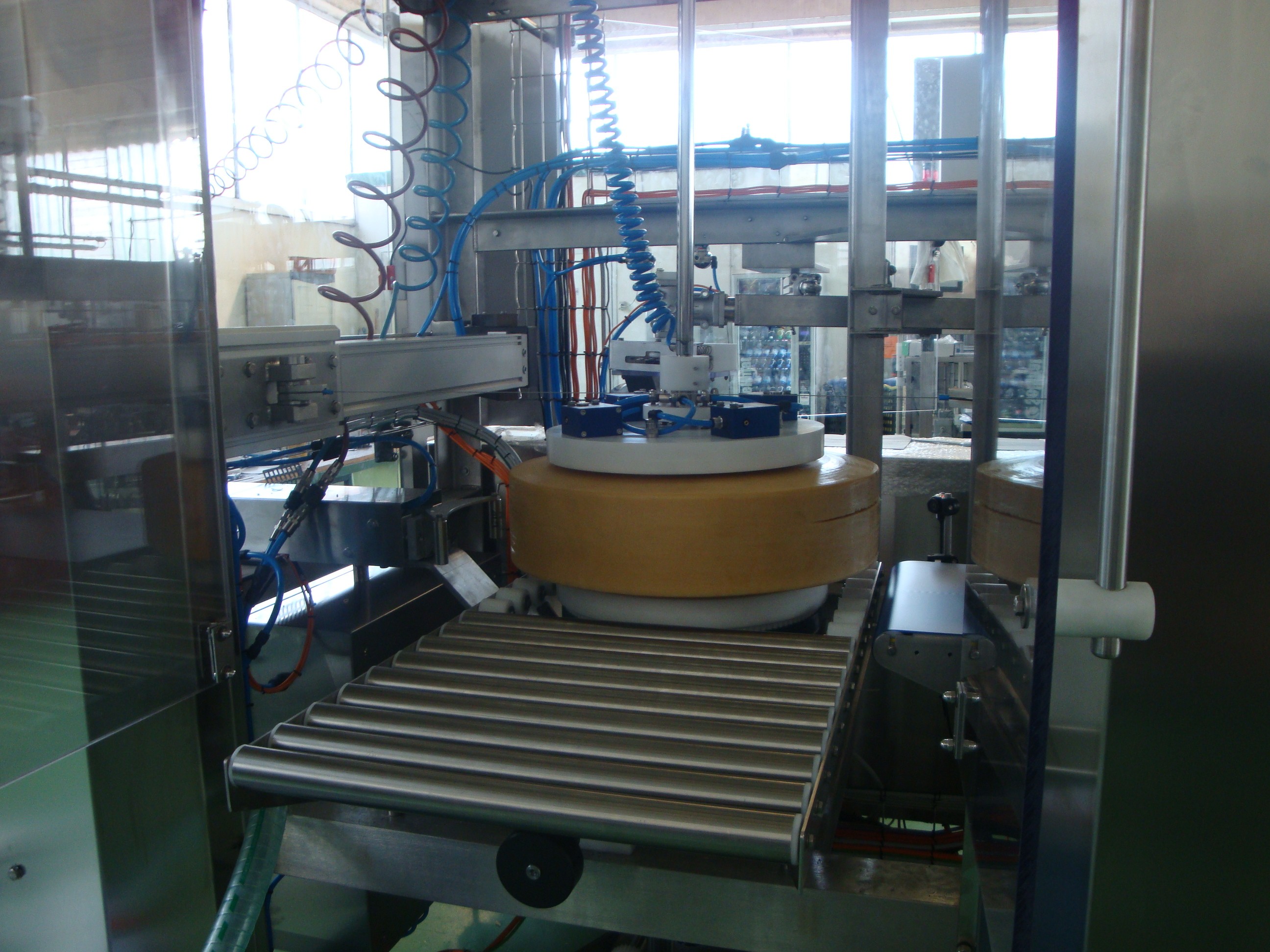

Die Maschine schneidet und portioniert den ganzen Käse (Parmino und Sbrinz) in variable Gewichte. Der Bediener stellt die gewünschten Daten über das Bedienpanel ein. Danach legt er den Käselaib in die 1. Station für das Schneiden in Scheiben ein.

Parmino:
Die erste Rinde wird geschnitten und automatisch in einen Plastikcontainer (von Ihnen) gebracht. Danach werden Scheiben geschnitten (ca. 6 Stück). Jede Scheibe wird auf das Transportband gebracht und zur Herzschneidestation transportiert, danach werden Hälften geschnitten. Die zweite Rinde wird in einen Plastikcontainer (von Ihnen) gebracht.

Die Waage wiegt die geschnittene Hälfte. Die Daten werden an den PLC weitergegeben für das Berechnen des Gewichtes. Die Schneidestation schneidet den Käse in vorgegebene Stücke und jedes Stück geht auf Transportbänder. Der Bediener entnimmt die Stücke und legt diese in die Tiefziehverpackungsmaschine ein.

Sbrinz:

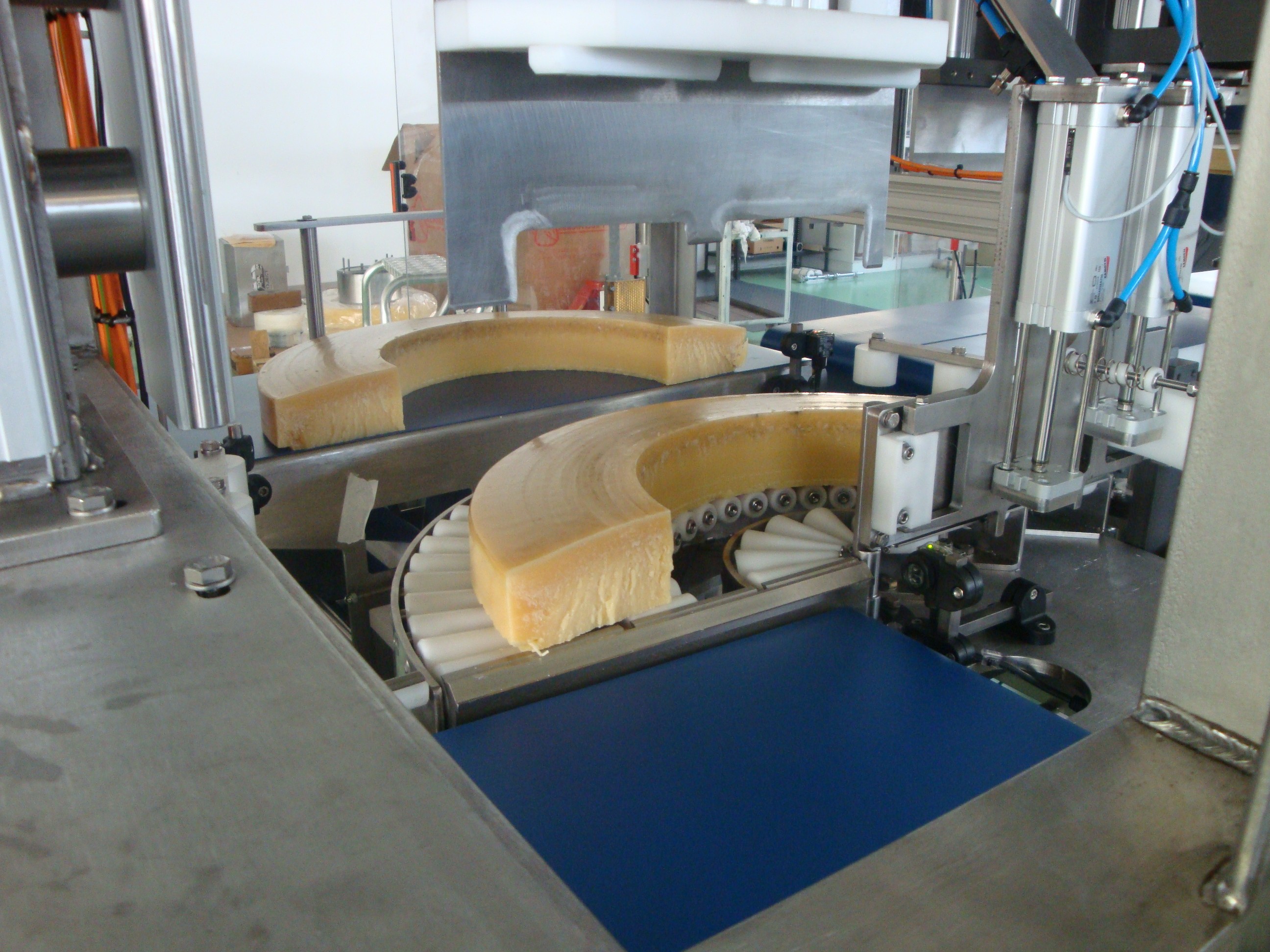

Es werden drei Scheiben geschnitten (vorgegebene Menge). Diese werden automatisch auf das Transportband gebracht für die Zuführung in die Ringschneidestation. Der Durchmesser der Ringe ist 300 mm. Die beiden Ringe werden in die Herzschneidestation gebracht und in zwei Hälften geschnitten. Die Waage wiegt die Hälften und gibt die Daten an den PLC weiter für das Berechnen des Gewichtes. Jedes Stück geht auf Transportbänder bis zur Verpackungsmaschine. Der Bediener entnimmt die Stücke und legt diese in die Tiefziehverpackungsmaschine ein.

Gruyère:
Die Maschine ist vorbereitet für das Verarbeiten von Gruyère von Dia. 300 – 650 mm

Bedienpanel:
Touch Screen in rostfreiem Kasten inkl. Ein-/Ausschalter, Not-Aus-Schalter, Reset Schalter. An der Vorderseite der Anlage angebracht.

Touch-Screen:
Folgende Informationen sind ersichtlich oder können eingestellt werden:
- Anzahl der zu schneidenden Scheiben
- Anzahl der zu schneidenden Ringe
- Einstellung variable Gewichte
- Anzahl der Stücke
- Anzeige und Einstellung von Fehlalarmen
- Alarm für Garantiefrist

Produkt:
Parmino: Herzschnitt Ø 30 mm
Sbrinz: Ringschneidung Ø 300 mm und Herzschnitt Ø 30 mm

Leistung:
Max. 60 Stücke / Minute

Technische Daten:
- Material: AISI 304/316
- Zuführung: Elektro-pneumatisch
- PLC und Bedienpanel: Schneider
- Pneumatik: Festo/Camozzi
- Getriebemotoren: Bonfiglioli/Rehfuss
- Ventilinsel: Camozzi
- Waage: Bilanciai
- Bänder: Habasit
- Steuerschrank: AISI316L-IP69K
- Kabel/Näherungsschalter: Baumer IP69K
- Kontrollkasten Panel: rostfrei IP67
- Elektrik: 400 V + N + PE
- pneumatische Zuführung: blauer PU Schlauch Dia. 14 mm
- Geräuschpegel: bis zu 70 dBa
- Sicherheit: CE konform
- Maschinenabmessungen: ca. 5600 x 1800 x 1950 mm
